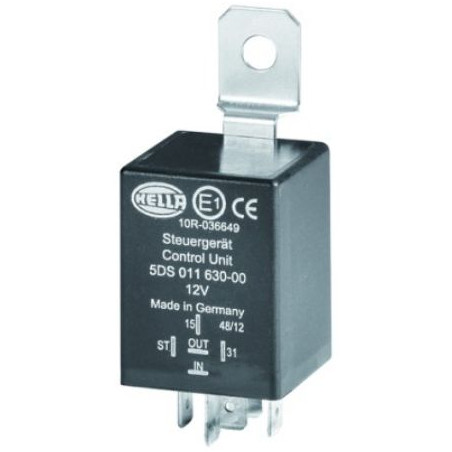

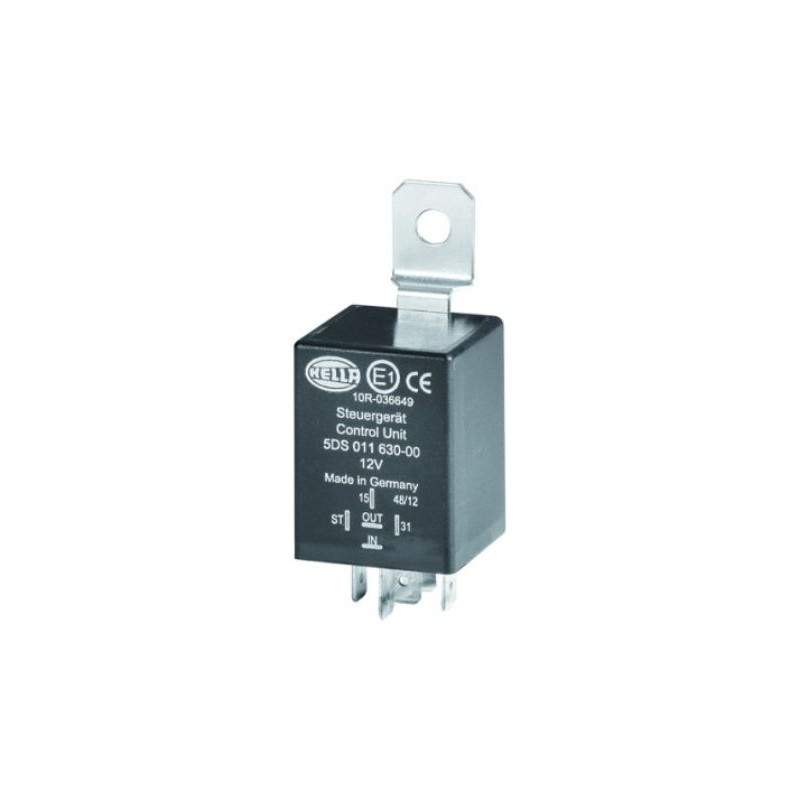

Funktionskontrollgerät LED Beleuchtung, 12V

Zulassungsart: ECE

Zur individuellen Funktionsüberwachung von LED-Scheinwerfern und Kennleuchten

Ausfallanzeige via Status-Ausgang; für Fahrzeuge mit 12 V Bordnetzspannung

Zu ISO 7588-2 kompatibles Steckerbild

Anwendung: Zur Überprüfung von LED-Abblendlichtscheinwerfern oder LED-Kennleuchten wird der durchschnittliche Energiebedarf anhand einer Strommessung ermittelt. Die Stromwächter sind auf die HELLA Produkte abgestimmt und ermöglichen eine sehr zuverlässige Kontrolle. Aufbau und Funktion: Das Steuergerät ist dem LED Scheinwerfer vorgeschaltet und misst kontinuierlich die Stromaufnahme im eingeschalteten Zustand. Bei Überschreitung eines minimalen Stromwertes wird die korrekte Funktion des Scheinwerfers durch High-Pegel am Statusausgang angezeigt, bei Unterschreitung der Defekt des Scheinwerfers durch Low-Pegel. Die Überwachung findet ausschließlich bei eingeschalteter Zündung und eingeschalteter Lichtfunktion statt.
