Strands Kabelsatz für XBB PP-CAN-FD

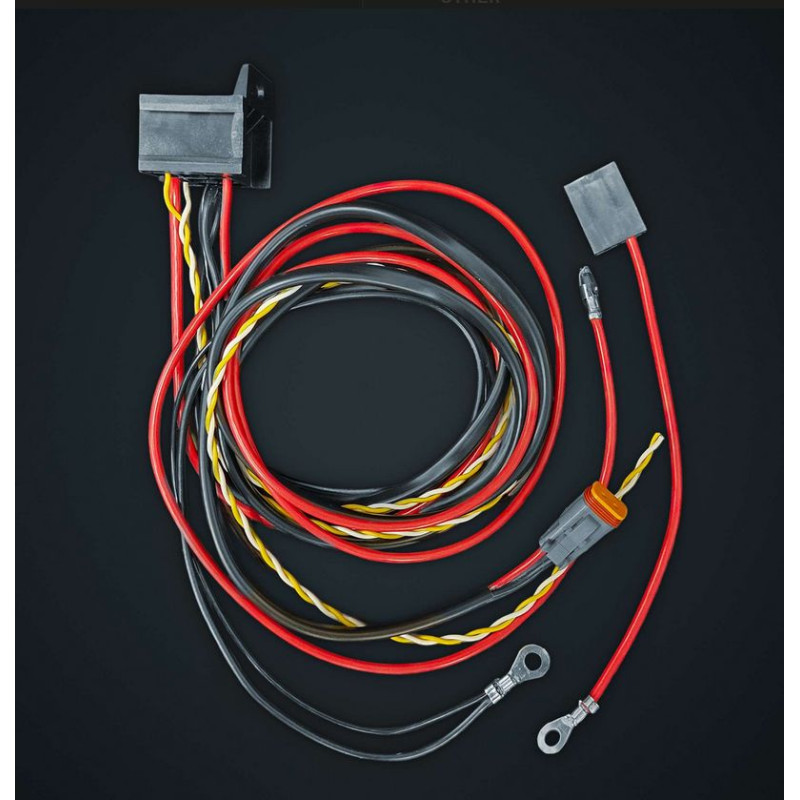

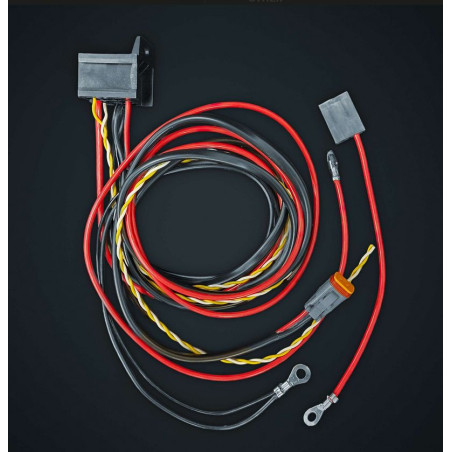

Ein speziell für XBB PP-CAN-FD (Teilenummer 907051) entwickelter Kabelbaum.

Der Kabelbaum verfügt über einen DT2-Stecker (bis 150 W) und eine Halterung für PP-CAN-FD. Er vereinfacht den Anschluss an das CAN-Bus-System: Das weiße Kabel ist für CAN High, das gelbe für CAN Low.

Das längste Kabel im Kabelbaum misst 1500 mm, das Signalkabel 1000 mm und das DT-Kabel 1300 mm. Soll die Leuchte mit einem DT4-Stecker angeschlossen werden, kann ein DT4-auf-DT2-Adapterkabel (Teilenummer 270438) verwendet werden.

Hinweis: Beim Relaissockel ist nur der Ausgang 1 direkt auf den Deutsch Stecker angeschlossen. Es können nur max. 10A geschalten werden. Wenn eine grössere Leistung geschaltet werden muss, dann muss der 2. Ausgang vom Relais gebrückt werden. Der schaltbare Strom kann dann auf 20A verdoppelt werden. Über die App müssen dann beide Ausgänge identisch konfiguriert werden.

Der zweite Ausgang kann aber auch zur Steuerung des Positionslichtes genutzt werden.
